办公室布线网络设计原则和实施细则

布线系统是建筑物或建筑物内部的网络，是实现智能化的基础，它不仅连接建筑物内的语音、数据和数据通信设备、交换设备和其他信息管理系统，而且连接设备和建筑物外部通信网络的通信网络，实现了办公计算机与相关办公设备之间信息接口的互联网络，保证了其灵活使用、稳定、稳定、长期使用、长期使用和美观。

而且办公布线作为用户最终使用的信息点(信息插座)，放置在墙上，使用是否方便，信息点有多少，日后是否有问题等，都是我们进行办公网络布线必须考虑的。所以，办公室内强电和弱电(电力和图像、数据、语音)线路的走向等因素都属于我们规划和设计的范围，因此办公室内的布线网络，细节决定成败。本公司的设计思路是采用办公布线系统的标准来实施，这样管理和维护方便，系统设计具有一定的超前性，考虑到未来的高要求应用。

一、办公室布线网络设计原则

1、综合性

办公布线需要满足各种不同模拟或数字信号的传输要求，将所有语言、数据、图像、监控设备的布线都整合到一套标准布线系统中，设备和信息出口之间仅需一条标准连接线就可以通过标准接口连接到这些设备。

2、可靠性

用于办公布线系统的产品必须经过国际组织认证，布线系统的设计、安装、测试均以 ANSIEIA/TIA568A和 GB/T50311-200为布线标准，符合国内的布线规范和测试规范。

3、灵活性

每一个办公场所究竟有多少个信息点，办公室布线既要满足用户目前的需要，也要满足用户对未来信息系统统型的期望；数据、语音双绞线布线必须是可更换的，形成一整套布线系统。

4、合理性

办公用强弱电线路的走向应合理搭配，互不干扰，外形美观；用户同时使用电脑电源、电话、网线，应方便操作，便于后期运行维护。

5、有线和无线的互补性

依据建筑物的特定环境及办公需求，在网络长期使用或临时使用等情况下，决定是否采用有线或无线方式；一般而言，是将有线与无线相结合，发挥各自的专长，以达到上网办公的目的。

二、办公室布线网络的实施

1、办公室布线的需求

办公布线的信息插座作为布线系统的一个水平子系统，无论企业的办公应用如何变化，办公综合布线都必须满足我们下面的要求。

对电话的要求:使用电话交换机，有效连接企业与外界，方便内部沟通。

计算机网络需求：综合布线采用星形结构，可支持现在和将来的网络应用-10 Mb以太网，100 Mb快速以太网，1000 Mb千兆以太网。

影像传输方面的需求：模拟影像，数字影像，会议影像等。

现代办公环境下，通信时刻要确保稳定可靠。当发生下列情况时，我们必须谨慎地考虑布线系统：在新大楼建造之前，在新大楼建造中，在旧大楼改造中，在企业需要迁移到新地点时，在企业电话和计算机应用增加而尚未采用综合布线时，以及在企业以前的布线系统无法满足要求时。

2、信息插座的安装位置

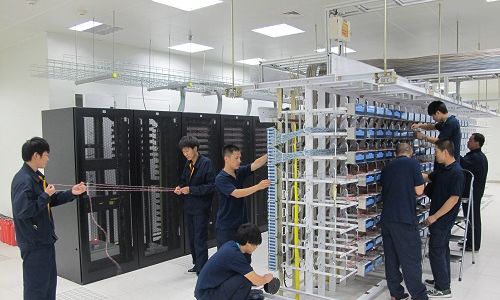

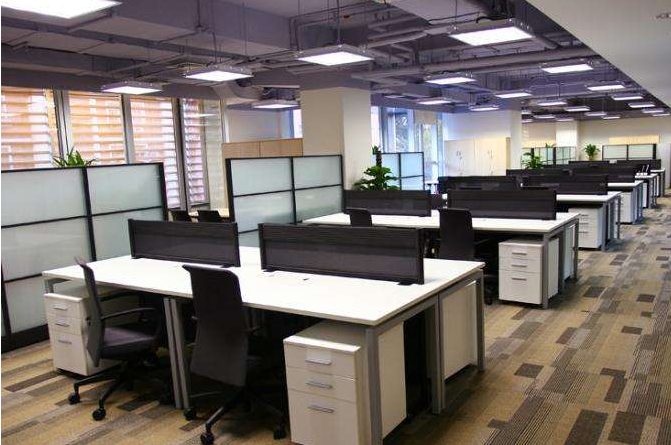

办公环境方面，办公空间有大的开间，也有四壁的小房间。对于两种形式的工作空间子系统采用不同的面板安装方式。小屋不需要隔板，信息插座只需装在墙上；对于大房间来说，可选择下面两种安装方式：

1)信息插座安装于地面上

请求安装在地面的金属底盒应具有密封、防水、防尘和能起升降作用。对于设计和安装，这种方法成本很高。而且因为工作人员的办公地点事先不能预知，所以灵活度不好，建议根据房间的功能用途来确定位置后，做好预埋件，但不宜大量使用，以免影响美观。

2)信息插座安装于墙上

在不确定分隔板位置的情况下，RJ45埋入式插座可沿大开间周围的墙每隔一定距离均匀安装。在RJ45型埋入式信息插座与其邻接的电源插座之间必须有20 cm的距离，信息插座与电源插座的低边距离地面水平面30 cm。采用双绞线压接时，信息模块要注意色标匹配，正确压接。连通模式分为568 A和568 B两种，两者都可以使用，但是注意在一整套方案中，只能采用一种连通模式。

3、办公室布线电缆走线方式

办公电缆可直接穿过顶棚，插入线槽，埋于墙壁内，工业标准允许在接近连接处引入接合点。

1)采用走吊顶的轻型槽型电缆桥架的方式

这种方法适用于大型建筑。装配式槽式电缆桥架为水平电缆提供机械保护和支撑，是一种封闭的金属桥架，安装在吊顶内，从弱电竖井引至有信息点的房间，通过嵌在墙体内的不同规格的铁管将线路引至墙体上的暗装铁箱。

线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等。集群可以根据情况选择不同的规格。为了保证电缆的转弯半径，线槽应配备相应规格的分支配件，以提供线路布线的自由转弯。

为了线路的安全，必须使槽体有良好的接地端，金属线槽、金属软管、金属桥架和分配线柜都要整体连接，然后接地，如果信息出口的准确位置无法确定，可先将电缆盘放在吊顶内的出线口，待具体位置确定后，再引向信息出口。

2)采用地面线槽走线方式

此方法适用于大型办公室间的大开间，具有密集地面型信息出口的情况，建议先将金属线槽或线槽地板埋入地面型地面垫层中。由弱电竖井引出的主要槽道，沿走廊引至设有信息点的各个房间，再由托槽引至房间信息点的出线口，强电线路可与弱电线路同等配置，但需将其分隔成不同的线槽，这样可为每个用户提供集成的面板，包括数据、语音、不间断电源、照明电源出口，真正工作在一个清洁的环境中，实现办公自动化。

4、办公室其他的布线细节

每间办公室内布置的信息点(信息插座)应与办公室内的电源插座布在同一水平方向，且间距为30 cm左右；这种布线主要是同时连接方便用户使用的电源和双绞线网线，也便于日后维护；目前布置的每个信息插座最好采用4口的布线面板，二个网络接口布线(一个外部网，一个内部网)，二个语音点(内线，一个外线)，且网络数据和语音布线可以互换使用；根据企业的实际需要，设计每个办公室的信息点和语音点，并在接线附近设置电源插座。有时在办公室合适的地方也需要布设摄像点、消防系统探头、监控点等布线细节。

办公布线系统与办公装修和办公家具配置密切相关，这是一套标准的配线系统，整合了各种语音、数据、图像和监控设备，可将多个设备终端插头插入标准信息插座中。办公布线系统适用于不同厂家的话音、数据设备，采用同一根电缆配线架，同一根插头，同一块插孔。

各办事处的网络布线应以企业网建设时计算机设备的数量为基础，考虑60%左右的冗余，避免网络建设后不久，有些办事处由于网络端口数量不足而连接扩展设备，如集线器、交换机等，导致网络通信出现故障。

办公布线系统采用模块化设计，除办公室内固定的水平线缆外，其他接插件均为模块化标准件，便于扩展和重新配置。办公接线系统可以方便地将目前和将来的语音、数据、网络、互连设备以及监控设备进行扩展，是一种真正面向未来的先进技术。

5、办公室无线网络"布线"("活动办公室")

为了适应市场的变化，企业内部进行了调整，调整后原来的办公室人员增加，原来的接线口已经不能满足办公需求。此外，公司的运作方式也改变了，办公室里常常有临时人员处理事务。假如公司的办公环境是老建筑，或者由于公司的发展需要办公场所不能固定在一栋大楼内，因此无法进行电缆连接。

此时可考虑采用建立无线网络，为移动办公人员提供网络访问；使用无线网络"接线"，可使用户拥有一个可随时移动的办公区域。这对于任何时候需要增加办公节点和需要网络连接办公区域的公司来说都是非常有用的。" Activities办公室"可使这些新增加的办公接入点使用所有共享设备，如办公室中的原有打印机、存储设备，操作简单到只需插入一块无线网卡即可。从而弥补了有线布线的不足，实现了有线与无线相结合，满足了企业上网办公的实际需要。
