家居避雷针防暴雨安装施工方案
避雷针，也称为防雷针，用于保护建筑物免受雷击。金属杆安装在高层建筑的顶部，通过金属丝与埋在地下的金属板连接。金属棒的尖端用于放电，使云带来的电和地面上的电逐渐中和，不会造成事故。避雷针规格必须符合国家标准，各级防雷要求的避雷针规格不同。接地体与建筑物之间的距离大于1.5m盐、铁屑、木炭、炉灰、氮肥渣、电石渣、石灰等。添加到接地体(接地网)和坑周围的土壤中，以降低接地体周围土壤的电阻率，提高接地体周围土壤的电导率，使接地网的接地电阻满足要求。
家用避雷针安装施工方案
一、接地系统(接地网)设计:
根据GB50057-94的要求，我们可以用热镀锌角钢和热镀锌扁钢为材料制作接地网。接地网的一般要求是建筑物接地不大于30欧姆，电源接地不大于10欧姆，普通弱电系统接地不大于4欧姆。如果采用普通接地方法，要求不超过1欧。在实际施工过程中，根据具体情况，利用未使用的组合和优化材料可以达到优化设计的目的。以下是常规接地网设计的一个例子:
常规人工接地网的平面布置图

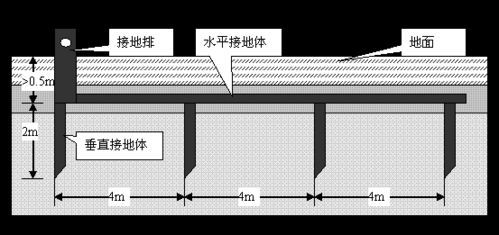

常规地网施工大样图
描述:
局域网由垂直接地体(L45×45@2000热镀锌角钢)、水平接地体(40×4mm热镀锌扁钢)和接地模块(600×500×45mm)组成。如果土壤条件差，如土壤电阻率大于300ω·m，应加入长期降阻剂，或盐、铁屑、木炭、炉灰、氮渣、电石渣、石灰等。应按一定比例添加到周围和回坑土壤中。避雷线的弯曲不得小于90°，弯曲半径不得小于圆钢直径的10倍。
接地网的埋深不得小于0.5m。垂直接地体之间的间距一般为垂直接地体深度的两倍。人工接地网必须保留接地端作为系统接地点和测试点。
接地体(接地网)埋设位置应尽可能在离建筑物3m处，当接地体装置埋设在离建筑物入口或人行道不到3m处时，应在接地装置上铺设50~90mm厚的沥青层，其宽度应大于2m的接地装置(接地网)，接地时如遇石灰渣层而无法避免，应换土或使用水泥砂浆进行保护。
二、接闪器系统(避雷带):
一般采用φ10-18热镀锌圆钢或水管沿墙敷设。如果建筑面积过大，有必要在地板上设置避雷网，与避雷带一起形成一体化的防雷系统。避雷带详细情况如下:
避雷带布置示意图

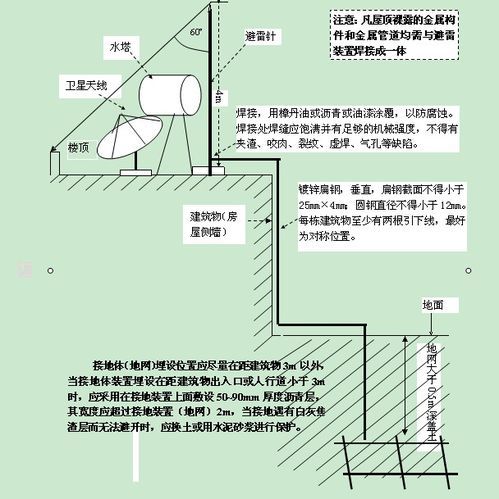

避雷带安装示意图
三、避雷针的制造和安装:
1、避雷针的生产和安装应符合下列要求；
(1)所有金属部件必须镀锌。操作时注意保护镀锌层；
(2)采用镀锌钢管制作针尖，管壁厚度不小于3毫米，针尖冲洗锡长度不小于70毫米；
(3)多根避雷针各截面尺寸见下表。
避雷针截面尺寸
(4)避雷针应垂直安装牢固，垂直度允许偏差为3/1000。
(5)焊接后，去除涂层，刷防锈漆和铅(或银粉)。
(6)避雷针一般由圆钢或钢管制成，其直径不应小于φ25镀锌钢管。
2.避雷针制造:根据设计要求的材料长度，材料分为上、中、下三段。如果针尖由钢管制成，首先将钢管上段的一端锯成锯齿形状，用手锤将针尖闭合后，进行焊缝打磨和锡冲洗，然后将另一端与钢管的中、下段对齐焊接。
3.避雷针安装:先将支撑钢板的底板固定在预埋地脚螺栓上，焊接一个肋板，然后将避雷针竖立、对齐、对齐、点焊，然后校正并焊接另外三个肋板。最后，将引下线焊接到底板上，去除油漆和铅(或银粉)。
四、工艺流程:
五、接地电阻的测量
1测量方法:
(1)如接地电阻测量接线图所示，沿着被测接地电极E’，电位检测引脚P’和电流检测引脚C’在直线上彼此分开20m并插入接地，电位检测引脚P’插入接地电极E’和电流检测引脚C’之间。
(2)用电线将“E”、“P”和“C”分别连接到仪器上相应的末端按钮“E”、“P”和“C”。
(3)将仪器置于水平位置，检查零位指示器的指针是否指向中心线。如果偏离中心线，可以通过零点调节器来调整，以参考中心线。
(4)将“放大倍率”置于最大倍数，慢慢转动发电机手柄，同时转动“测量倍率”，使零位指示器和指针指向中心线。当零位指示器的指针接近平衡时，将发电机手柄的转速提高到每分钟120转以上。调整“测量刻度盘”，使指针指向中心线。

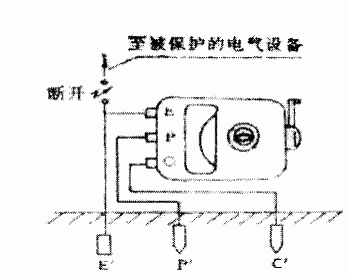

接地电阻测量接线图
(5)如果“测量标度”的读数小于1，“放大标度”应设置为较小的倍数，然后重新调整“放大标度”以获得正确的读数。
(6)当指针在中心线上完全平衡时，将“测量刻度盘”的读数乘以放大倍率，得到测量的接地电阻值。
2注意事项:
使用接地测量仪(接地摇表)时，应注意以下问题:
(1)当“零位指示器”的灵敏度过高时，电位探头可以插入土壤较浅的地方；如果灵敏度不够，可以沿着电位探针和电流探针注入水来润湿它们。
(2)测量时，接地线应与被保护设备断开，以获得准确的测量数据。
(3)当接地电极E’与电流检测引脚C’之间的距离大于20m，且电位检测引脚P’的位置插入距离E’C’之间的直线几米时，可以忽略测量误差；然而，当电子探针的距离小于20m时，电位探针应该正确地插入电子探针直线的中间。
(4)当测得的接地电阻达不到要求时，可先增加接地电极以降低接地电阻。如果不能满足要求，可根据实际情况采取以下措施:
更换低电阻率土壤；
接地极深埋；
人工处理，即在接地极周围的土壤中加入降阻剂；
使用接地模块。
(5)在传统测量方法不方便的地方，可使用E2000数字接地电阻测试仪。它不需要辅助线和探针。只要卡盘卡在测试杆上，就可以读取接地电阻值。
